Rotec Lüftungs- & Wetterschutzgitter · Maßanfertigung aus Berlin
Rotec Lüftungs- & Wetterschutzgitter · Maßanfertigung aus Berlin
Einliegende Lüftungsgitter werden bündig innerhalb einer vorbereiteten Öffnung oder Rahmenkonstruktion eingesetzt und schließen flächenbündig mit der umgebenden Baukonstruktion ab. Ideal für Fassaden, Türen und Technikverkleidungen – überall dort, wo eine ruhige Optik, definierte Anschlussdetails und eine geschützte Einbaulage gefordert sind.
Maße und Ausstattung passend zu Ihrem Projekt konfigurieren.
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm |
| Einbautiefe | 29 mm |
| Überfalzmaß | 21 mm |
| Mindestmaße | 100 × 100 mm |
| Opt. freier Querschnitt | 59 % |
| Phys. freier Querschnitt | 50 % |
| K-Faktor | 19,04 |
| Lamellenabstand | 33,3 mm |
Wasserabflussrinne · Klipsfeder Nr. 419 · Maueranker Nr. 418
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm |
| Einbautiefe | 29 mm |
| Überfalzmaß | 21 mm |
| Mindestmaße | 100 × 100 mm |
| Opt. freier Querschnitt | 93 % |
| Phys. freier Querschnitt | 39 % |
| K-Faktor | 19,04 |
| Lamellenabstand | 20 mm |
Wasserabflussrinne · Klipsfeder Nr. 419 · Maueranker Nr. 418
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / dunkelbronze (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm (6 × 6 mm auf Anfrage) |
| Einbautiefe | 46 mm |
| Überfalzmaß | 40 mm |
| Mindestmaße | 150 × 150 mm |
| Opt. freier Querschnitt | 70 % |
| Phys. freier Querschnitt | 49 % |
| K-Faktor | 12,57 |
| Lamellenabstand | 50 mm |

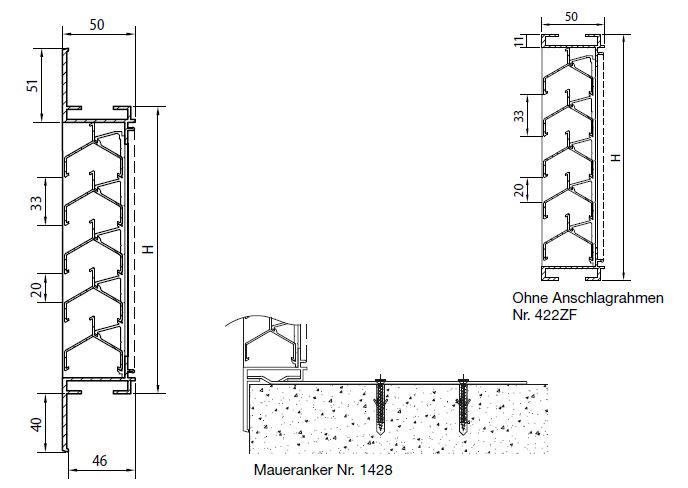

Wasserabflussrinne · Maueranker Nr. 1428
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig (E6/EV1) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm (6 × 6 mm auf Anfrage) |
| Lamellenabstand | 33 mm |
| Einspannstärke | 24 mm |
| Mindestmaße | 150 × 150 mm |
| Einbautiefe | 46 mm |
| Überfalzmaß | 40 mm |
Bestellung: Breite × Höhe in mm (Gesamtmaße)
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–80 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm (6 × 6 mm auf Anfrage) |
| Mindestmaße | 300 × 300 mm |
| Opt. freier Querschnitt | 90 % |
| Phys. freier Querschnitt | 76 % |
| K-Faktor | 4,81 |
| Lamellenabstand | 60 mm |
| Einbautiefe | 82 mm |
| Überfalzmaß | 50 mm |
Hoher physischer freier Querschnitt · Totalmaß Breite × Höhe angeben
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm |
| Einbautiefe | 46 mm |
| Überfalzmaß | 40 mm |
| Mindestmaße | 150 × 150 mm |
| Opt. freier Querschnitt | 70 % |
| Phys. freier Querschnitt | 60 % |
| K-Faktor | 19,04 |
| Lamellenabstand | 50 mm |
Wasserabflussrinne · Klipsfeder Nr. 419 · Maueranker Nr. 418
Feste Abmessungen direkt auswählen und bestellen.
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm |
| Einbautiefe | 29 mm |
| Überfalzmaß | 21 mm |
| Mindestmaße | 100 × 100 mm |
| Opt. freier Querschnitt | 59 % |
| Phys. freier Querschnitt | 50 % |
| K-Faktor | 19,04 |
| Lamellenabstand | 33,3 mm |
Wasserabflussrinne · Klipsfeder Nr. 419 · Maueranker Nr. 418
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm |
| Einbautiefe | 29 mm |
| Überfalzmaß | 21 mm |
| Mindestmaße | 100 × 100 mm |
| Opt. freier Querschnitt | 93 % |
| Phys. freier Querschnitt | 39 % |
| K-Faktor | 19,04 |
| Lamellenabstand | 20 mm |
Wasserabflussrinne · Klipsfeder Nr. 419 · Maueranker Nr. 418
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / dunkelbronze (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm (6 × 6 mm auf Anfrage) |
| Einbautiefe | 46 mm |
| Überfalzmaß | 40 mm |
| Mindestmaße | 150 × 150 mm |
| Opt. freier Querschnitt | 70 % |
| Phys. freier Querschnitt | 49 % |
| K-Faktor | 12,57 |
| Lamellenabstand | 50 mm |
Wasserabflussrinne · Maueranker Nr. 1428
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig (E6/EV1) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm (6 × 6 mm auf Anfrage) |
| Lamellenabstand | 33 mm |
| Einspannstärke | 24 mm |
| Mindestmaße | 150 × 150 mm |
| Einbautiefe | 46 mm |
| Überfalzmaß | 40 mm |
Bestellung: Breite × Höhe in mm (Gesamtmaße)
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–80 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm (6 × 6 mm auf Anfrage) |
| Mindestmaße | 300 × 300 mm |
| Opt. freier Querschnitt | 90 % |
| Phys. freier Querschnitt | 76 % |
| K-Faktor | 4,81 |
| Lamellenabstand | 60 mm |
| Einbautiefe | 82 mm |
| Überfalzmaß | 50 mm |
Hoher physischer freier Querschnitt · Totalmaß Breite × Höhe angeben
| Material | Alu-Strangpressprofil AlMgSi 0,5 |
|---|---|
| Eloxiert | silberfarbig / bronzefarbig (20 µ) |
| Pulverbeschichtet | nach RAL-Farbtönen (60–70 µ) |
| Insektenschutz | Edelstahl V2A, 2,3 × 2,3 mm |
| Einbautiefe | 46 mm |
| Überfalzmaß | 40 mm |
| Mindestmaße | 150 × 150 mm |
| Opt. freier Querschnitt | 70 % |
| Phys. freier Querschnitt | 60 % |
| K-Faktor | 19,04 |
| Lamellenabstand | 50 mm |
Wasserabflussrinne · Klipsfeder Nr. 419 · Maueranker Nr. 418
