Lüftungsgitter W22

Art.-Nr.: W22

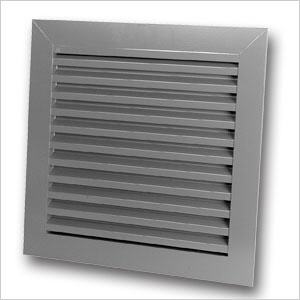

Lüftungsgitter W22
Lüftungsgitter W22 – Bild 2
Lüftungsgitter W22 – Bild 3

Dieses Gitter in Standardgrößen ansehen →

Konfiguration & Bestellung

Konfiguration

Gesamtkosten inkl. MwSt., frei Haus:
Bitte Liefer-PLZ eingeben
Sonderanfertigungen und größere Bestellmengen auf Anfrage
Konfiguration anfragen

Auch ohne Onlinepreis oder berechnete Versandkosten. Wir prüfen Ihre Wünsche und erstellen ein unverbindliches Angebot.

Fachberatung

Thomas Finkelde

030 789039-44
t.finkelde@rotec-berlin.de
Fachberatung

Mirko Löper

030 789039-41
m.loeper@rotec-berlin.de
Fachberatung

Zeyneb Uzel

030 789039-42
z.uzel@rotec-berlin.de

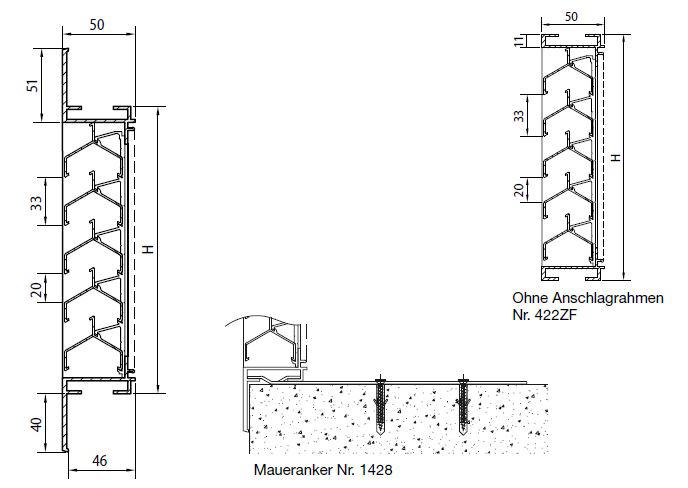

Technische Übersicht

Lamellenabstand
33 mm
Mindestmaße
150 × 150 mm
Einbautiefe
46 mm
Überfalzmaß
40 mm

Rechteckige Standardausführung des Lamellenprofils; Sonderausstattungen können abweichen. Mindestmaße beschreiben das Gitter, nicht den Bestellbereich des Online-Konfigurators. Herstellerdatenblatt

Produktbeschreibung

MATERIAL

  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
  • Insektenschutz aus Edelstahl 304, (Maschenteilung auf Anfrage)
  • Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron)
  • eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)



BEFESTIGUNG DER LÜFTUNGSGITTER

  • Maueranker Nr. 1428
  • Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast



OPTIONEN

  • Wasserabflussrinne
  • Wasserschenkel
  • Abnehmbarer Insektenschutz
  • Filter ohne Anschlagrahmen
  • Lüftungsgitter für Rahmeneinbau W428



TYPISCHE ANWENDUNGSBEREICHE

  • Anwendungen, bei denen extreme Stabilität und Antihafteigenschaften wichtige Parameter sind





TECHNISCHE DATEN
Luftdurchlass EN 13030
K-Faktor (Zufuhr) 13,42
K-Faktor (Abfuhr) 9,35
Ce-Koeffizient 0,273
Cd-Koeffizient 0,327
Technische Daten
Optischer freier Querschnitt 70%
Physischer freier Querschnitt 49%
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm vom Lüftungsgitter) IP2XD
