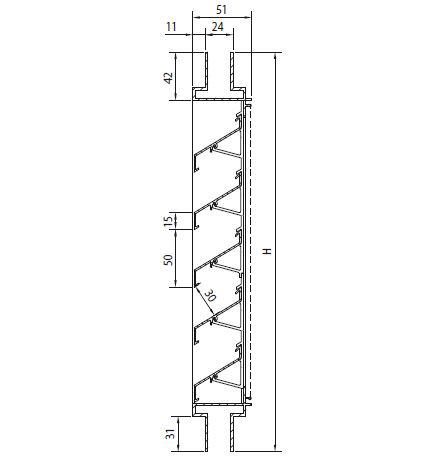

Rechteckige Standardausführung des Lamellenprofils; Sonderausstattungen können abweichen. Mindestmaße beschreiben das Gitter, nicht den Bestellbereich des Online-Konfigurators. Herstellerdatenblatt

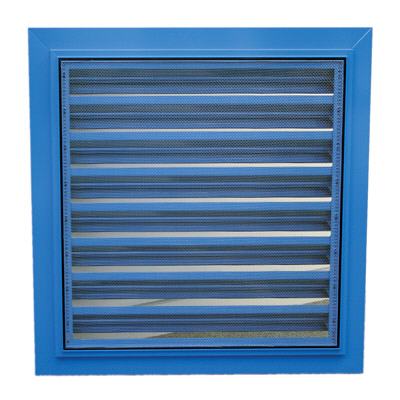

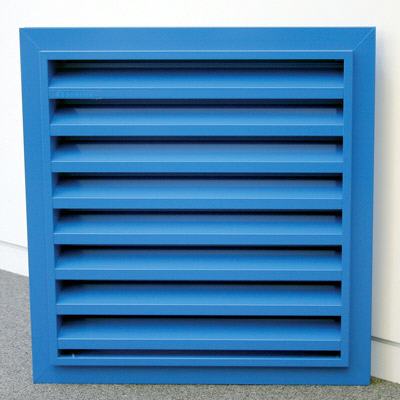

Produktbeschreibung

MATERIAL

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 - 2,3 x 2,3 mm
Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen
(60-80 Mikron)

MAßE

Lamellenabstand: 50 mm
Einspannstärke: 24 oder 28 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 220 × 220 mm

BEFESTIGUNG

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen

OPTIONEN

Maschendraht 304 - 6 x 6 / 10 x 10 / 20 x 20 / ohne Maschendraht
Maschendraht 316
Wasserabflussrinne
Abnehmbarer Insektenschutz
Filter
Dosierbarer Typ 484/VA - gleiche Bauweise wie Typ 414/VA

TECHNISCHE DATEN
Alle Eigenschaften gelten für die Standardausführung des Lüftungsgitters, sofern nicht anders angegeben.
Luftdurchlass	[EN 13030]
K-Faktor (Zufuhr)	9,59
K-Faktor (Abfuhr)	10,01
C_e Koeffizient	0,323
C_d Koeffizient	0,316
Technische Daten
Optischer freier Querschnitt	70 %
Physischer freier Querschnitt	60 %
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm vom Lüftungsgitter)	IP2XD
