Lüftungsgitter W81 Standard

Art.-Nr.: W81_standard
Lüftungsgitter W81 Standard
Lüftungsgitter W81 Standard – Bild 2
Lüftungsgitter W81 Standard – Bild 3

Dieses Gitter nach Maß ansehen →

Konfiguration & Bestellung

Konfiguration anfragen

Auch ohne Onlinepreis oder berechnete Versandkosten. Wir prüfen Ihre Wünsche und erstellen ein unverbindliches Angebot.

Fachberatung

Thomas Finkelde

030 789039-44
t.finkelde@rotec-berlin.de
Fachberatung

Mirko Löper

030 789039-41
m.loeper@rotec-berlin.de
Fachberatung

Zeyneb Uzel

030 789039-42
z.uzel@rotec-berlin.de

Technische Übersicht

Lamellenabstand
50 mm
Mindestmaße
150 × 150 mm
Einbautiefe
46 mm
Phys. freier Querschnitt
60 %
Opt. freier Querschnitt
70 %
Überfalzmaß
40 mm

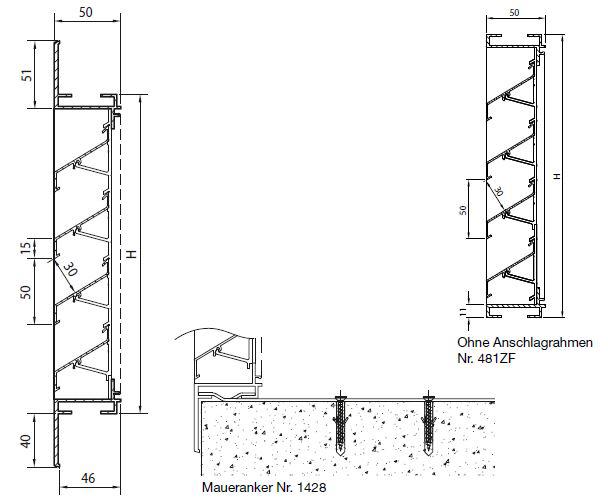

Rechteckige Standardausführung des Lamellenprofils; Sonderausstattungen können abweichen. Mindestmaße beschreiben das Gitter, nicht den Bestellbereich des Online-Konfigurators. Herstellerdatenblatt

Produktbeschreibung

MATERIAL

  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
  • Insektenschutz aus Edelstahl 304 - 2,3 x 2,3 mm
  • Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen
    (60-80 Mikron)



MAßE

  • Lamellenabstand: 50 mm
  • Einbautiefe: 46 mm
  • Überfalzmaß: 40 mm
  • Mindestmaße: 150 × 150 mm
  • Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)



BEFESTIGUNG

  • Maueranker Nr. 1428 (im Lieferumfang enthalten)
  • Für Lüftungsgitter ab ungefähr 3 m² ist eine bauseitige Unterkonstruktion notwendig,
    passend zu Spannweite und Windlast



OPTIONEN

  • Maschendraht 304 - 6 x 6 / 10 x 10 / 20 x 20 / ohne Maschendraht
  • Maschendraht 316
  • Wasserabflussrinne
  • Wasserschenkel
  • Abnehmbarer Insektenschutz
  • Filter
  • Ohne Anschlagrahmen
  • Lüftungsgitter Eingespannt 484 (s. Seite 86)



TECHNISCHE DATEN
Alle Eigenschaften gelten für die Standardausführung des Lüftungsgitters,
sofern nicht anders angegeben.
Luftdurchlass [EN 13030]
K-Faktor (Zufuhr) 9,59
K-Faktor (Abfuhr) 10,01
Ce Koeffizient 0,323
Cd Koeffizient 0,316
Technische Daten
Optischer freier Querschnitt 70 %
Physischer freier Querschnitt 60 %
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation
mindestens 105 mm vom Lüftungsgitter)		 IP2XD
