Lüftungsgitter W80 Standard

Art.-Nr.: W80_standard
Lüftungsgitter W80 Standard
Lüftungsgitter W80 Standard – Bild 2
Lüftungsgitter W80 Standard – Bild 3

Dieses Gitter nach Maß ansehen →

Konfiguration & Bestellung

Konfiguration anfragen

Auch ohne Onlinepreis oder berechnete Versandkosten. Wir prüfen Ihre Wünsche und erstellen ein unverbindliches Angebot.

Fachberatung

Thomas Finkelde

030 789039-44
t.finkelde@rotec-berlin.de
Fachberatung

Mirko Löper

030 789039-41
m.loeper@rotec-berlin.de
Fachberatung

Zeyneb Uzel

030 789039-42
z.uzel@rotec-berlin.de

Technische Übersicht

Lamellenabstand
60 mm
Mindestmaße
300 × 300 mm
Einbautiefe
82 mm
Phys. freier Querschnitt
76 %
Opt. freier Querschnitt
90 %
Überfalzmaß
50 mm

Rechteckige Standardausführung des Lamellenprofils; Sonderausstattungen können abweichen. Mindestmaße beschreiben das Gitter, nicht den Bestellbereich des Online-Konfigurators. Herstellerdatenblatt

Produktbeschreibung

MATERIAL

  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
  • Insektenschutz aus Edelstahl 304 - 6 x 6 mm
  • Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen
    (60-80 Mikron)



MAßE

  • Lamellenabstand: 60 mm
  • Einbautiefe: 82 mm
  • Überfalzmaß: 50 mm
  • Mindestmaße: 300 × 300 mm
  • Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)



BEFESTIGUNG

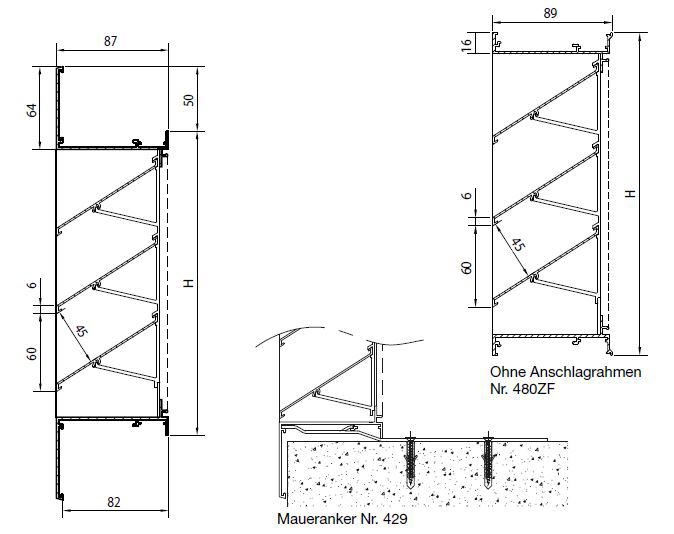

  • Maueranker Nr. 429 im Lieferumfang enthalten
  • Für Lüftungsgitter ab ungefähr 3 m² ist eine bauseitige Unterkonstruktion notwendig,
    passend zu Spannweite und Windlast



OPTIONEN

  • Maschendrath 304 - 2,3 x 2,3 / 10 x 10 / 20 x 20 / ohne Maschendrath
  • Maschendrath 316
  • Wasserabflußrinne
  • Wasserschenkel
  • Abnehmbarer Insektenschutz
  • Filter
  • Ohne Anschlagrahmen
  • Lüftungsgitter Eingespannt 483



TYPISCHE ANWENDUNGEN

  • Tiefgaragen
  • Industrielle Anwendungen



TECHNISCHE DATEN
Alle Eigenschaften gelten für die Standardausführung des Lüftungsgitters,
sofern nicht anders angegeben.
Luftdurchlass [EN 13030]
K-Faktor (Zufuhr) 4,60
K-Faktor (Abfuhr) 5,17
Ce Koeffizient 0,466
Cd Koeffizient 0,440
Technische Daten
Optischer freier Querschnitt 90 %
Physischer freier Querschnitt 76 %
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation
mindestens 180 mm vom Lüftungsgitter entfernt)		 IP2XD
