Lüftungsgitter W15 Standard

Art.-Nr.: W15_standard

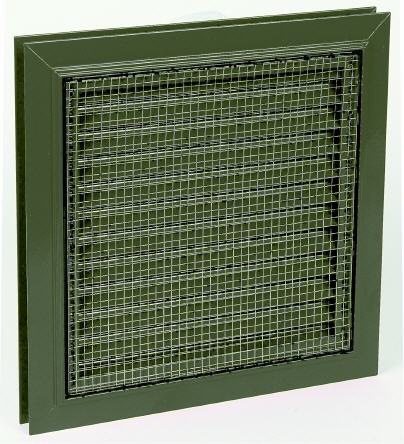

Lüftungsgitter W15 Standard

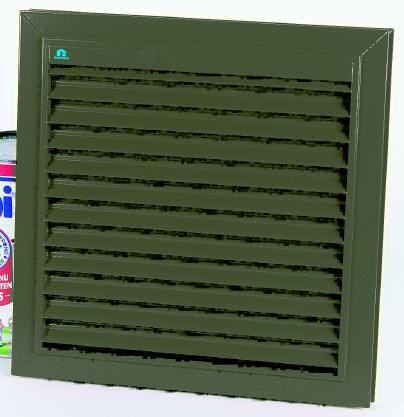

Lüftungsgitter W15 Standard – Bild 2

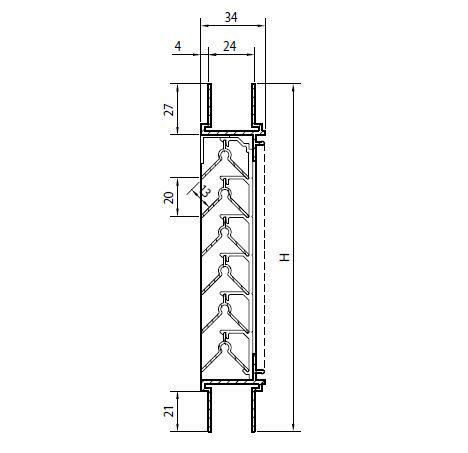

Lüftungsgitter W15 Standard – Bild 3

Dieses Gitter nach Maß ansehen →

Konfiguration & Bestellung

Konfiguration anfragen

Auch ohne Onlinepreis oder berechnete Versandkosten. Wir prüfen Ihre Wünsche und erstellen ein unverbindliches Angebot.

Fachberatung

Thomas Finkelde

030 789039-44
t.finkelde@rotec-berlin.de
Fachberatung

Mirko Löper

030 789039-41
m.loeper@rotec-berlin.de
Fachberatung

Zeyneb Uzel

030 789039-42
z.uzel@rotec-berlin.de

Technische Übersicht

Lamellenabstand
20 mm
Mindestmaße
130 × 130 mm
Phys. freier Querschnitt
39 %
Opt. freier Querschnitt
93 %

Rechteckige Standardausführung des Lamellenprofils; Sonderausstattungen können abweichen. Mindestmaße beschreiben das Gitter, nicht den Bestellbereich des Online-Konfigurators. Herstellerdatenblatt

Produktbeschreibung

MATERIAL

  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
  • Insektenschutz aus Edelstahl 304 - 6 x 6 mm
  • Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen
    (60-80 Mikron)



MAßE

  • Lamellenabstand: 20 mm
  • Einspannstärke: 24, 28 oder 32 mm
  • Mindestmaße: 130 × 130 mm
  • Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)



BEFESTIGUNG

  • Einbau wie Doppelglasscheibe
  • Einsatz von Klotzbrücken wird empfohlen



OPTIONEN

  • Maschendraht 304 - 2,3 x 2,3 / 10 x 10 / 20 x 20 / ohne Maschendraht
  • Maschendraht 316
  • Wasserabflussrinne
  • Wasserschenkel
  • Abnehmbarer Insektenschutz
  • Filter



TYPISCHE ANWENDUNGEN

  •  Lüftungsgitter Eingespannt blickdicht und stochersicher



TECHNISCHE DATEN
Alle Eigenschaften gelten für die Standardausführung des Lüftungsgitters,
sofern nicht anders angegeben.
Wasserdichtigkeit [EN 13030]
Klasse für Ausführung mit Insektenschutz 2,3x2,3 mm
und Wasserablaufrinne [Details s. Seite 12]		 A4 [1 m/s]
Luftdurchlass [EN 13030]
K-Faktor (Zufuhr) 34,60
K-Faktor (Abfuhr) 34,60
Ce Koeffizient 0,170
Cd Koeffizient 0,170
Technische Daten
Optischer freier Querschnitt 93 %
Physischer freier Querschnitt 39 %
IP-Klasse: IP2XD
IP-Klasse Lüftungsgitter mit Insektenschutz 2,3x2,3 mm
und Wasserablaufrinne (elektrische Installation
mindestens 350 mm vom Lüftungsgitter)		 IP44
