Lüftungsgitter W12 Standard

Art.-Nr.: W12_standard
Lüftungsgitter W12 Standard
Lüftungsgitter W12 Standard – Bild 2
Lüftungsgitter W12 Standard – Bild 3
Lüftungsgitter W12 Standard – Bild 4

Dieses Gitter nach Maß ansehen →

Konfiguration & Bestellung

Konfiguration anfragen

Auch ohne Onlinepreis oder berechnete Versandkosten. Wir prüfen Ihre Wünsche und erstellen ein unverbindliches Angebot.

Fachberatung

Thomas Finkelde

030 789039-44
t.finkelde@rotec-berlin.de
Fachberatung

Mirko Löper

030 789039-41
m.loeper@rotec-berlin.de
Fachberatung

Zeyneb Uzel

030 789039-42
z.uzel@rotec-berlin.de

Technische Übersicht

Lamellenabstand
20 mm
Mindestmaße
100 × 100 mm
Einbautiefe
29 mm
Phys. freier Querschnitt
39 %
Opt. freier Querschnitt
93 %
Überfalzmaß
21 mm

Rechteckige Standardausführung des Lamellenprofils; Sonderausstattungen können abweichen. Mindestmaße beschreiben das Gitter, nicht den Bestellbereich des Online-Konfigurators. Herstellerdatenblatt

Produktbeschreibung

MATERIAL

  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
  • Insektenschutz aus Edelstahl 304 - 6 x 6 mm
  • Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen
    (60-80 Mikron)
  • Mit Erdungslasche ausgestattet

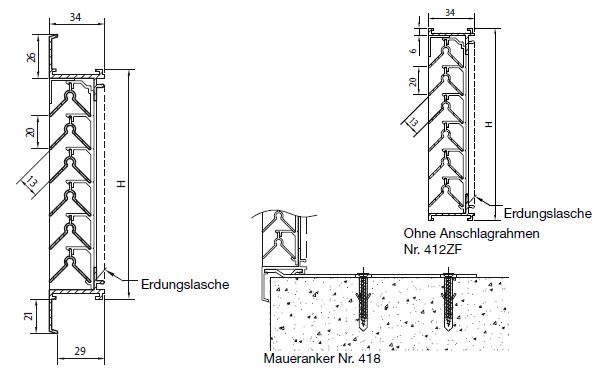

MAßE

  • Lamellenabstand: 20 mm V-Lamellen
  • Einbautiefe: 29 mm
  • Überfalzmaß: 21 mm
  • Mindestmaße: 100 × 100 mm
  • Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)



BEFESTIGUNG

  • Maueranker Nr. 418 (im Lieferumfang enthalten)
  • Für Lüftungsgitter ab ungefähr 3 m² ist eine verstärkende Unterkonstruktion notwendig, passend zu Spannweite und Windlast



OPTIONEN

  • Maschendraht 304 - 2,3 x 2,3 / 10 x 10 / 20 x 20 / ohne Maschendraht
  • Maschendraht 316
  • Wasserabflussrinne
  • Wasserschenkel
  • Abnehmbarer Insektenschutz
  • Gegenrahmen
  • Filter
  • Ohne Anschlagrahmen
  • Lüftungsgitter Eingespannt 415
  • Klipsfeder 419 (für kleine Abmessungen)



TYPISCHE ANWENDUNGEN

  • Hochspannungsstationen
  • IT-Räume



STANDARDMAẞE
Abmessungen [B x H] mm E6/EV1 eloxiert Luftdurchlass bei 2 Pa [m³/h]
200 x 200 00041222 45
300 x 300 00041233 102
400 x 300 00041243 136
500 x 300 00041253 170
600 x 400 00041264 271





TECHNISCHE DATEN
Alle Eigenschaften gelten für die Standardausführung des Lüftungsgitters,
sofern nicht anders angegeben.
Wasserdichtigkeit [EN 13030]
Klasse für Ausführung mit Insektenschutz 2,3x2,3 mm und Wasserablaufrinne A4 [1 m/s]
Luftdurchlass [EN 13030]
K-Faktor (Zufuhr) 34,60
K-Faktor (Abfuhr) 34,60
Ce Koeffizient 0,170
Cd Koeffizient 0,170
Technische Daten
Optischer freier Querschnitt 93 %
Physischer freier Querschnitt 39 %
IP-Klasse: IP2XD
IP-Klasse Lüftungsgitter mit Insektenschutz 2,3x2,3 mm und
Wasserablaufrinne (elektrische Installation mindestens 350 mm
vom Lüftungsgitter)		 IP44
