Lüftungsgitter W45/86

Art.-Nr.: W45/86

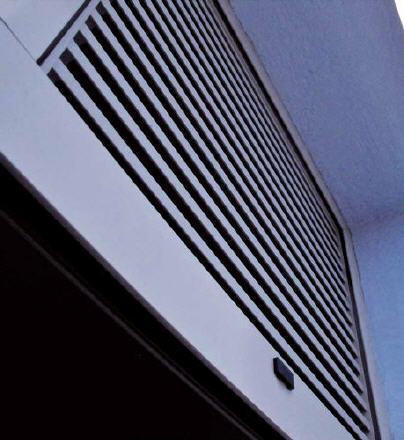

Lüftungsgitter W45/86
Lüftungsgitter W45/86 – Bild 2
Lüftungsgitter W45/86 – Bild 3

Konfiguration & Bestellung

Konfiguration

Gesamtkosten inkl. MwSt., frei Haus:
Bitte Liefer-PLZ eingeben
Sonderanfertigungen und größere Bestellmengen auf Anfrage
Ihr Ansprechpartner

Thomas Finkelde

t.finkelde@rotec-berlin.de
+49 30 789 039-44
Ihr Ansprechpartner

Mirko Löper

m.loeper@rotec-berlin.de
+49 30 789 039-41

Produktbeschreibung

MATERIAL

  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
  • Insektenschutz aus Edelstahl 304 - 6 x 6 mm
  • Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen
    (60-80 Mikron)
  • 100 % korrosionsbeständig

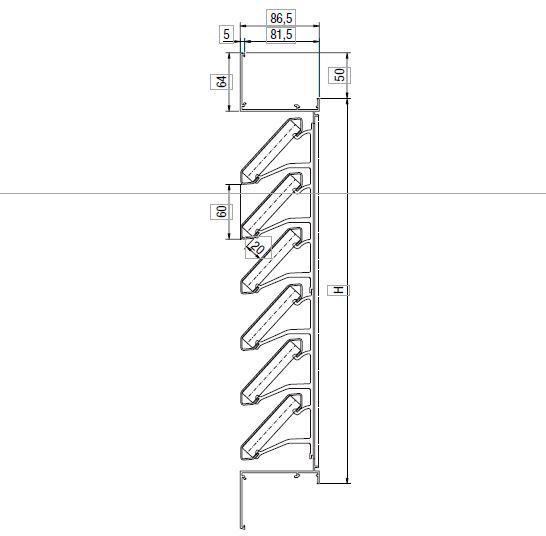

MAßE

  • Lamellenabstand: 60 mm
  • Maße: Einbautiefe: 81,5 mm
  • Überfalzmaß: 50 mm
  • Höhe in Schritten von 60 mm (Abstand zwischen Lamellen)
  • Mindestmaße: 230 x 230 mm



BEFESTIGUNG

  • Maueranker Nr. 429 (im Lieferumfang enthalten)



OPTIONEN

  • Maschendraht 304 - 2,3 x 2,3 / 10 x 10 / 20 x 20 / ohne Maschendraht
  • Maschendraht 316
  • Wasserabflussrinne
  • Wasserschenkel
  • Abnehmbarer Insektenschutz

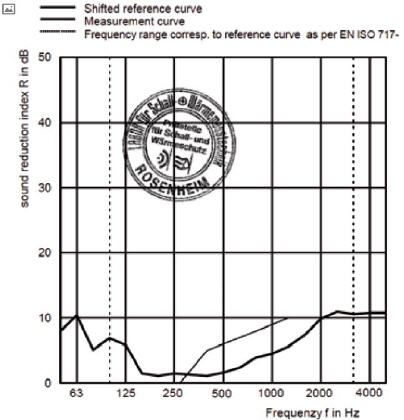

SCHALLREDUZIERUNG IN DB PRO FREQUENZ
f in Hz R in dB
63 10,4
125 5,8
250 1,5
500 1,6
1000 4,5
2000 9,9
4000 10,8



TECHNISCHE DATEN
Alle Eigenschaften gelten für die Standardausführung des Lüftungsgitters,
sofern nicht anders angegeben.
Luftdurchlass [EN 13030]
K-Faktor (Zufuhr) 10,75
K-Faktor (Abfuhr) 9,95
Ce Koeffizient 0,305
Cd Koeffizient 0,317
Komfort [EN ISO 140-10, EN ISO 717-1]
Schalldämmung Rw [C;Ctr] 6 [-1;-2] dB
Technische Daten
Optischer freier Querschnitt 77 %
Physischer freier Querschnitt 34 %
Einbautiefe 86 mm
