Lüftungsgitter W24

Art.-Nr.: W24

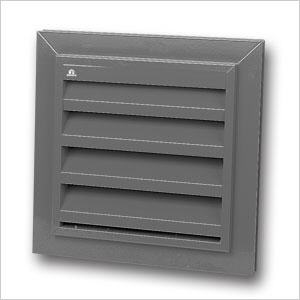

Lüftungsgitter W24
Lüftungsgitter W24 – Bild 2
Lüftungsgitter W24 – Bild 3
Lüftungsgitter W24 – Bild 4

Konfiguration & Bestellung

Konfiguration

Gesamtkosten inkl. MwSt., frei Haus:
Bitte Liefer-PLZ eingeben
Sonderanfertigungen und größere Bestellmengen auf Anfrage
Ihr Ansprechpartner

Thomas Finkelde

t.finkelde@rotec-berlin.de
+49 30 789 039-44
Ihr Ansprechpartner

Mirko Löper

m.loeper@rotec-berlin.de
+49 30 789 039-41

Produktbeschreibung

MATERIAL

  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
  • Insektenschutz aus Edelstahl 304 - 2,3 x 2,3 mm
  • Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen
    (60-80 Mikron)

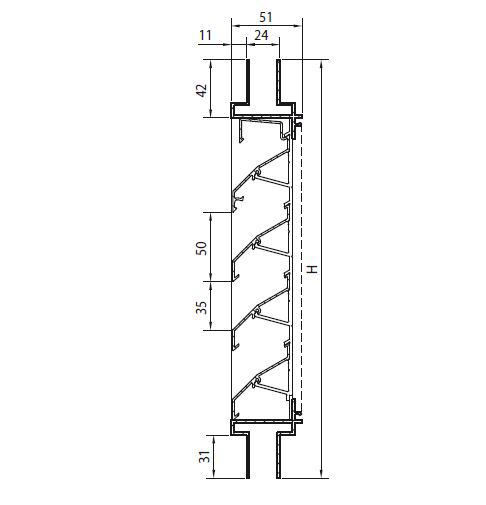

MAßE

  • Lamellenabstand: 50 mm
  • Einspannstärke: 24 oder 28 mm
  • Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
  • Mindestmaße: 220 x 220 mm



BEFESTIGUNG

  • Einbau wie Doppelglasscheibe
  • Einsatz von Klotzbrücken wird empfohlen



OPTIONEN

  • Maschendraht 304 - 6 x 6 / 10 x 10 / 20 x 20 / ohne Maschendraht
  • Maschendraht 316
  • Wasserabflussrinne
  • Wasserschenkel
  • Abnehmbarer Insektenschutz
  • Filter



TECHNISCHE DATEN
Alle Eigenschaften gelten für die Standardausführung des Lüftungsgitters,
sofern nicht anders angegeben.
Luftdurchlass [EN 13030]
K-Faktor (Zufuhr) 13,42
K-Faktor (Abfuhr) 11,73
Ce Koeffizient 0,273
Cd Koeffizient 0,292
Technische Daten
Optischer freier Querschnitt 70 %
Physischer freier Querschnitt 49 %
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation
mindestens 105 mm vom Lüftungsgitter)		 IP2XD
